kombinierte Auflade- und Heizungsregelungen

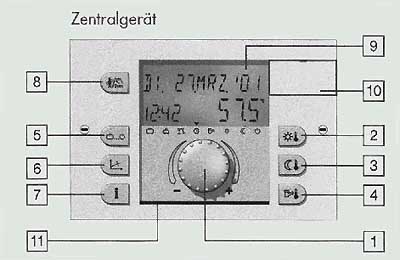

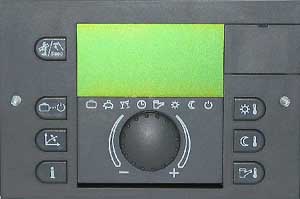

NIED-REGLER Theta 23 B / Theta 233 B

Bei diesen Regelgeräten handelt es sich um kombinierte Auflade- und Entladeregelungen für Elektro-Zentral- speicher. Mit einem gemeinsamen Außenfühler wird unabhängig voneinander der Elektro-Zentralspeicher witterungsgeführt, vorwärtsgesteuert aufgeladen und die Vorlauftemperatur des Heizsystems geregelt. Dies erfolgt entsprechend des Reglertyps über ein oder zwei Drei-Wege-Mischer durch Rücklaufbeimischung - abhängig von der Außentemperatur. Durch den zusätzlichen Einbau einer Raumstation mit Temperaturerfassung kann die Raumtemperatur aufgeschaltet werden.

Die Regelung hat eine frei programmierbare Schaltuhr, es können täglich maximal drei Schaltzeiten für Heiz- oder abgesenkten Heizbetrieb programmiert werden. Bei abgesenkten Heizbetrieb kann über die Bedienerebene zwischen zwei Betriebsarten gewählt werden. Normalbetrieb sollte "ECO" sein, abgesenkter Heizbetrieb "AUS", bei Außentemperaturen über +2 bis +10°C und einstellbarer Reduzierung der Heizleistung unterhalb des eingestellten AUS- Betriebes, also frostgesicherte Abschaltung. Über ein großflächiges Display wird Datum und Uhrzeit angezeigt, weiterhin können alle erfassten Temperaturen abgefragt und angezeigt werden.

Vorhanden ist weiterhin eine einstellbare Sommerabschaltung sowie Pumpenautomatik in allen Programmen.

Die Type HR 90 regelt die Vorlauftemperatur des Heizsystems durch Rücklaufbeimischung mittels motorisch betriebenem Dreiwegemischer.
Die PI-Charakteristik des Reglers garantiert dabei exakte Einhaltung der gewählten Heizkurve.
Über die im Zentralgerät eingebaute Schaltuhr mit 100 Stunden Gangreserve werden die Heiz- und Absenkzeiten automatisch geschaltet. Die Uhr kann mit Tag- oder Wochenprogramm geliefert werden.

Nachtabsenkung erfolgt mit Aus-Betrieb – d.h., oberhalb einer zwischen 0 und 10 °C einstellbaren Außentemperatur entfällt die reduzierte Nachtheizung. Das Mischventil schließt, die Pumpe bleibt stehen.
Unterhalb des eingestellten Wertes erfolgt die Beheizung auf der Nachtkennlinie mit reduzierter Heizleistung.

Außentemperaturabschaltung d.h., oberhalb eines einstellbaren Außentemperaturwertes zwischen + 15 und + 25 °C tritt eine Heizunterbrechnung ein.
In der Übergangszeit wird morgens geheizt, mittags gespart und am Abend bei wieder sinkenden Außentemperaturen automatisch das Heizprogramm aktiviert.

Pumpenautomatik d.h., die Heizungsumwälzpumpe wird von der Regelung angesteuert und läuft nur, wenn auch Wärme benötigt wird.
Trotz Aus-Stellung der Anlage im Hochsommer läuft die Pumpe täglich kurz an, um ein Festsetzen zu vermeiden.

Frostschutz d.h., trotz Aus-Stellung im Sommer ist Frotzschutz vorhanden; bei sinkender Außentemperatur unter den Wahlpunkt der Nachtabsenkung setzt ein reduzierter Heizbetrieb ein und schützt die Anlage.

Heizungsregelung LHR 90 - Regelung mit Aufladeteil -
Eine witterungsabhängige Aufladung des Speichers ist beim Badenwerk derzeit nicht bindend vorgeschrieben.
Trotz kompakter Bauweise unserer Anlage und guter Wärmedämmung halten wir und unterdessen auch das Badenwerk eine witterungsabhängige Anpassung der Speichertemperatur für sinnvoll.
Neben der Verringerung der Verluste im Heizraum wird durch die automatisch vorgeregelte Speichertemperatur auch die Qualität der Heizungsregelung verbessert.

Die Type LHR 90 entspricht in allen Funktionen der vorbeschriebenen Regelung HR 90. Zusätzlich ist eine Ladekennlinie integriert, auf der die Speicheraufladung dem Wärmebedarf des Hauses angepaßt wird.
Die Ladecharakteristik ist in ihrer Steilheit einstellbar und ermöglicht eine Vollaufladung zwischen - 15 und + 5 °C Außentemperatur.
Unabhängig von der Außentemperatur kann eine Mindestaufladung eingestellt werden, die dann auch einen sicheren Frostschutz für die Anlage garantiert.

Beide Regler - HR 90 und LHR 90 - sind von uns entwickelte Spezialregelungen für Elektro-Zentralspeicher, die neben den besonderen Anforderungen bei der Speicherheizung alle Möglichkeiten zur Energieeinsparung bis zur Reduzierung des Verbrauches der Umwälzpumpe beinhalten.
